ZL型彈性柱銷齒式聯軸器
關鍵詞：ZL型彈性柱銷齒式聯軸器，彈性柱銷齒式聯軸器
生產商：泊頭市美晨機械有限公司地 址：河北省泊頭市工業區內6號車間
電 話：0317-8310667
傳 真：0317-8194995
郵 箱：btmcjx@163.com
ZL型彈性柱銷齒式聯軸器詳細介紹 DETAILS

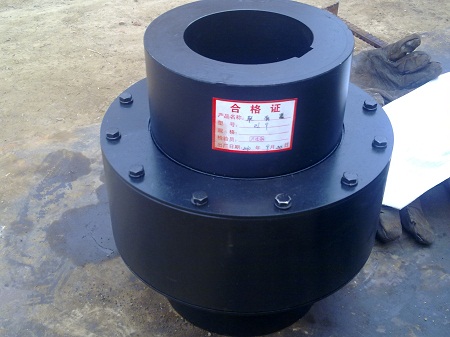

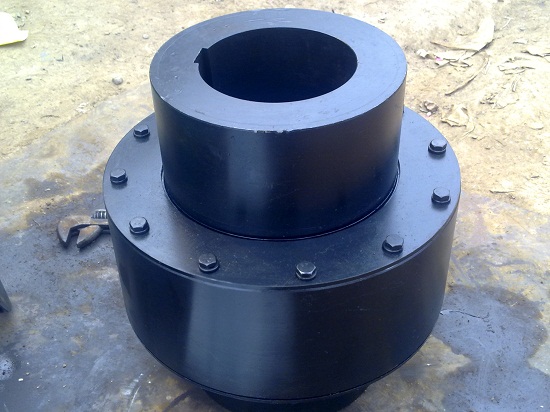

美晨機械現場實物圖
ZL型彈性柱銷齒式聯軸器器基本參數和主要尺寸利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接.
|
型號 |
公稱扭矩 Tn(N.m) |
許用轉速 [n]r/min |
軸孔直徑 d 1 d2 |
軸孔配合長度 |
D |
B |
轉動慣量 Kg.m 2 |
質量 m Kg | |
|
Y型 |
J1 型 | ||||||||
|
L |
L 1 | ||||||||
|
ZL1 |
100 |
4000 |
12 14 |
32 |
27 |
76 |
42 |
0.0004 |
0.80 |
|
16 18 |
42 |
30 | |||||||
|
19 | |||||||||
|
20 22 |
52 |
38 | |||||||
|
24 | |||||||||
|
ZL2 |
250 |
4000 |
16 18 |
42 |
30 |
92 |
50 |
0.003 |
3.23 |
|
19 | |||||||||
|
20 22 |
52 |
38 | |||||||
|
24 | |||||||||
|
25 28 |
62 |
44 | |||||||
|
30 32 |
82 |
60 | |||||||
|
ZL3 |
630 |
4000 |
25 28 |
62 |
44 |
118 |
69 |
0.011 |
6.57 |
|
30 32 |
82 |
60 | |||||||
|
35 38 | |||||||||
|
40 42 |
112 |
84 | |||||||
|
ZL4 |
1600 |
4000 |
40 42 |
112 |
84 |
158 |
89 |
0.046 |
14.8 |
|
45 48 | |||||||||
|
50 55 | |||||||||
|
56 | |||||||||
|
60 |
142 |
107 | |||||||
|
ZL5 |
4000 |
4000 |
50 55 |
112 |
84 |
192 |
89 |
0.114 |
24.8 |
|
56 | |||||||||
|
60 63 |
142 |
107 | |||||||
|
65 70 | |||||||||
|
71 75 | |||||||||
|
80 |
172 |
132 | |||||||
|
ZL6 |
6300 |
3300 |
60 63 |
142 |
107 |
230 |
111 |
0.28 |
42.5 |
|
70 71 | |||||||||
|
75 | |||||||||
|
80 85 |
172 |
132 | |||||||
|
90 95 | |||||||||
|
ZL7 |
10000 |
2900 |
70 71 |
142 |
107 |
260 |
113 |
0.56 |
66.3 |
|
75 | |||||||||
|
80 85 |
172 |
132 | |||||||
|
90 95 | |||||||||
|
100 110 |
212 |
167 | |||||||
|
ZL8 |
16000 |
2500 |
80 85 |
172 |
132 |
300 |
136 |
1.21 |
107.3 |
|
90 95 | |||||||||
|
100 110 |
212 |
167 | |||||||
|
120 | |||||||||
|
125 130 |
252 |
202 | |||||||
|
ZL9 |
2500 0 |
2300 |
90 95 |
172 |
132 |
335 |
146 |
1.98 |
140.9 |
|
100 110 |
212 |
167 | |||||||
|
120 | |||||||||
|
125 |
252 |
202 | |||||||
|
| |||||||||
|
ZL10 |
31500 |
2100 |
130 140 |
212 |
167 |
355 |
151 |
2.85 |
180.9 |
|
150 | |||||||||
|
100 110 |
252 |
202 | |||||||
|
120 | |||||||||
|
125 |
302 |
242 | |||||||
|
130 140 150 |
|
| |||||||
|
ZL11 |
40000 |
2000 |
160 170 |
212 |
167 |
380 |
170 |
3.9 |
219.3 |
|
| |||||||||
|
110 120 |
252 |
202 | |||||||
|
125 | |||||||||
|
130 140 150 |
302 |
242 | |||||||
|
160 170 180 |
|
| |||||||
|
ZL12 |
63000 |
1700 |
130 140 |
252 |
202 |
445 |
183 |
9.2 |
371.4 |
|
150 | |||||||||
|
160 170 |
302 |
242 | |||||||
|
180 | |||||||||
|
190 200 |
352 |
282 | |||||||
|
ZL13 |
100000 |
1500 |
150 |
252 |
202 |
515 |
218 |
15.6 |
470 |
|
160 170 |
302 |
242 | |||||||
|
180 | |||||||||
|
190 200 |
352 |
282 | |||||||
|
220 | |||||||||
|
240 |
410 |
330 | |||||||
|
ZL14 |
125000 |
1400 |
170 180 |
320 |
242 |
560 |
218 |
27.8 |
708 |
|
190 200 |
352 |
282 | |||||||
|
220 | |||||||||
|
240 250 |
410 |
330 | |||||||
|
260 | |||||||||
|
ZL15 |
160000 |
1300 |
190 200 |
352 |
285 |
590 |
238 |
33.4 |
768 |
|
220 | |||||||||
|
240 250 |
410 |
330 | |||||||
|
260 | |||||||||
|
280 300 |
470 |
380 | |||||||
|
ZL16 |
250000 |
100, 0 |
220 |
352 |
282 |
695 |
262 |
69.9 |
1169 |
|
240 250 |
410 |
330 | |||||||
|
260 | |||||||||
|
280 300 |
470 |
380 | |||||||
|
320 | |||||||||
|
340 |
550 |
450 | |||||||
|
ZL17 |
315000 |
950 |
240 250 |
410 |
330 |
768 |
282 |
122.7 |
1664 |
|
260 | |||||||||
|
280 300 |
470 |
380 | |||||||
|
320 | |||||||||
|
340 360 |
550 |
450 | |||||||
|
380 | |||||||||
|
ZL18 |
400000 |
850 |
250 260 |
410 |
330 |
860 |
300 |
202.7 |
2193 |
|
280 300 |
470 |
380 | |||||||
|
320 | |||||||||
|
340 360 |
550 |
450 | |||||||
|
380 | |||||||||
|
400 420 |
650 |
540 | |||||||
|
ZL19 |
630000 |
750 |
280 300 |
470 |
380 |
970 |
320 |
341.2 |
2901 |
|
320 | |||||||||
|
340 360 |
550 |
450 | |||||||
|
380 | |||||||||
|
400 420 |
650 |
540 | |||||||
|
440 450 | |||||||||
|
ZL20 |
1000000 |
650 |
320 |
470 |
380 |
1156 |
351 |
710 |
4251 |
|
340 360 |
550 |
450 | |||||||
|
380 | |||||||||
|
400 420 |
650 |
540 | |||||||
|
440 450 | |||||||||
|
460 480 | |||||||||
|
500 | |||||||||
|
ZL21 |
1600000 |
530 |
380 |
550 |
450 |
1440 |
355 |
1948 |
7514 |
|
400 420 |
650 |
540 | |||||||
|
440 450 | |||||||||
|
460 480 | |||||||||
|
500 | |||||||||
|
530 560 |
800 |
680 | |||||||
|
600 630 | |||||||||
|
ZL22 |
2000000 |
500 |
420 440 |
650 |
540 |
1520 |
396 |
2931 |
10148 |
|
450 460 | |||||||||
|
480 500 | |||||||||
|
530 560 |
800 |
680 | |||||||
|
600 630 | |||||||||
|
670 710 |
900 |
780 | |||||||
|
750 | |||||||||
|
ZL23 |
2500000 |
460 |
480 500 |
650 |
540 |
1638 |
430 |
4379 |
13026 |
